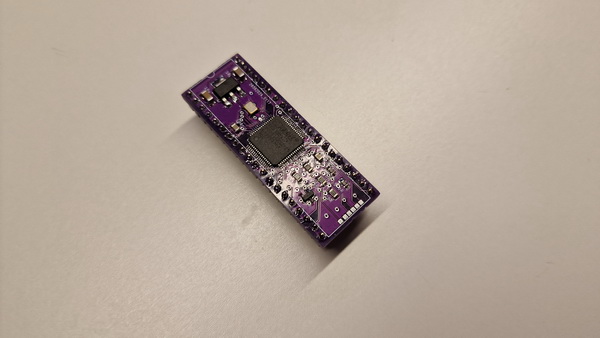

ZX81 2C184E/2C210E ULA helyettesítő, Éliás Sándor fejlesztése
bemutatás
2023 februárjában beszámoltunk arról, hogy a ZX Spectrum 16/48K számítógépekhez kialakult az ULA hiánya. Szinte ezzel egy időben a ZX81 ULA is nehezen lett beszerezhető.
Ha volt is, van is eladó, akkor az eredeti IC-ket (átszámolva) 20-40.000.- Ft-ért árulták. A helyettesítők 40.000.- Ft felett kaphatóak, amennyiben éppen vannak.
Akkoriban Sándorral és Jácinttal sokat beszélgettünk az esetleges helyettesítő megoldásokon.
Nagyobbik gond az volt, hogy ugyan létezett működő helyettesítő ULA mindkét géptípushoz, de arról a dokumentációkat senki sem osztotta meg.
Nem is értettük miért. Aztán Sándornak sikerül összeollózni mindenhonnan az anyagokat, aminek köszönhetően első körben 2023 júniusában elkészült a ZX81 ULA helyettesítője.
A tesztek nem hoztak hibákat, de természetesen bárki tapasztal bármilyen rendellenességet, kérjük jelezze Sándornak
(fotókkal, videókkal és mellékelve azt a programot amivel gond volt).

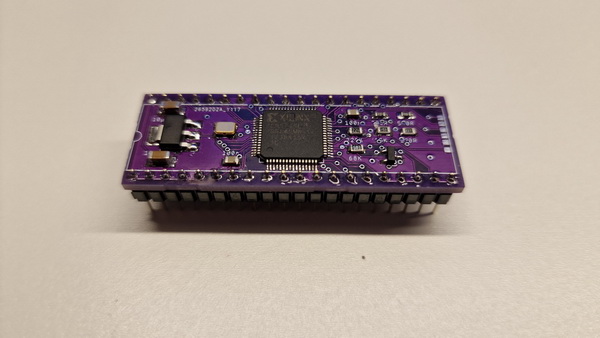

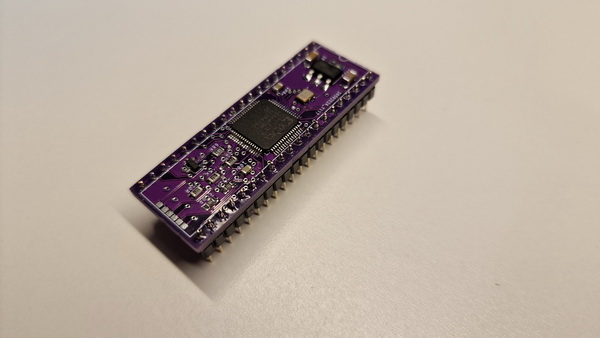

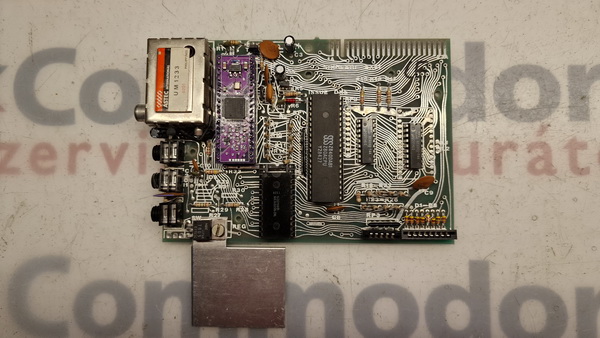

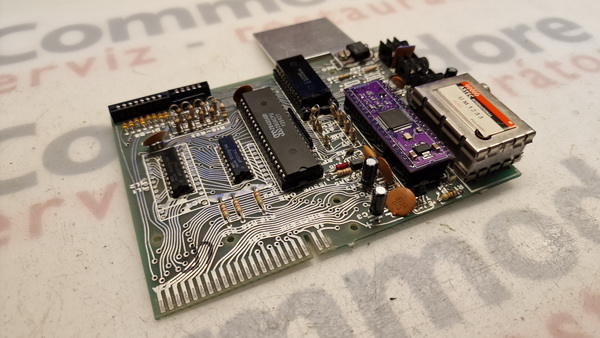

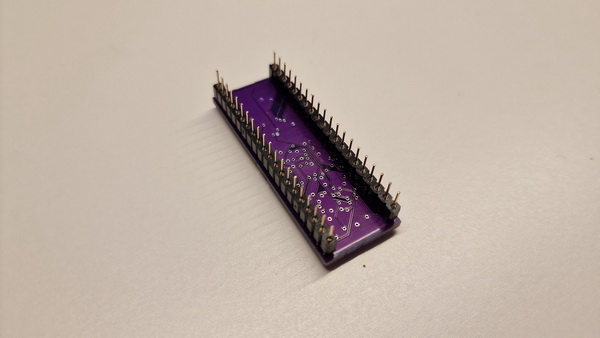

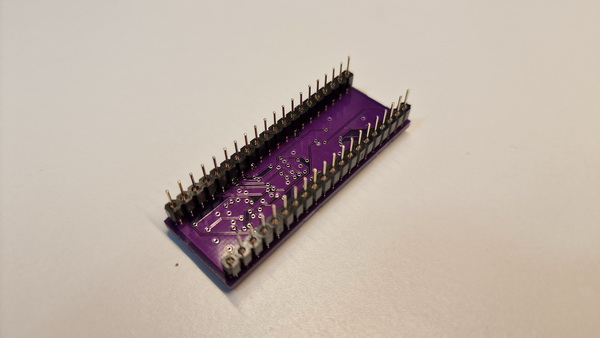

A ZX81 helyettesítő ULA-ról azt kell tudni, hogy mindkét laptípushoz:
- ISSUE ONE 2C184E ULA
- ISS3 2C210E ULA

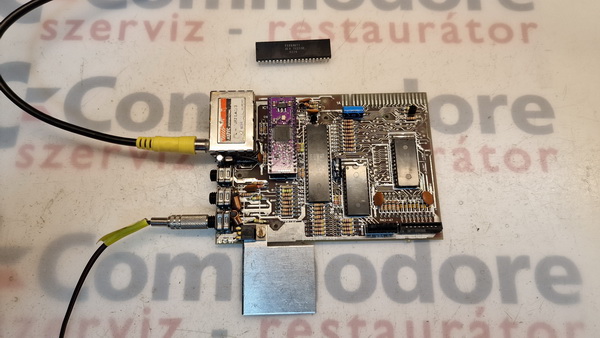

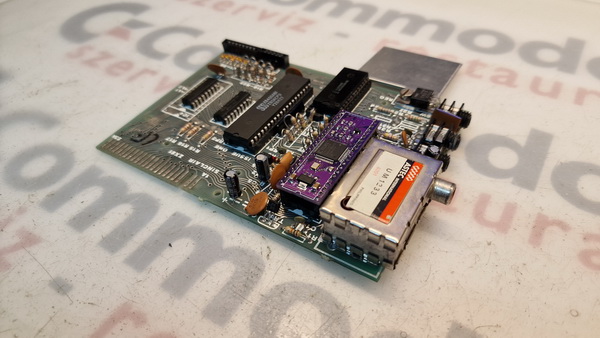

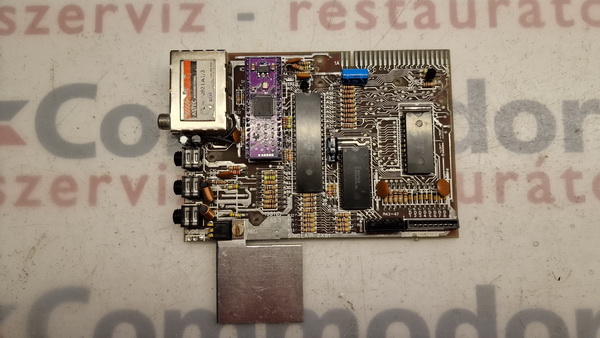

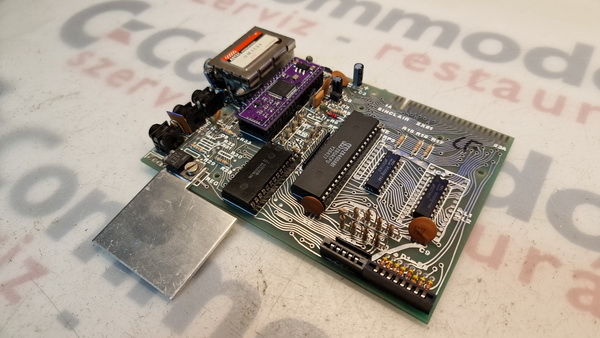

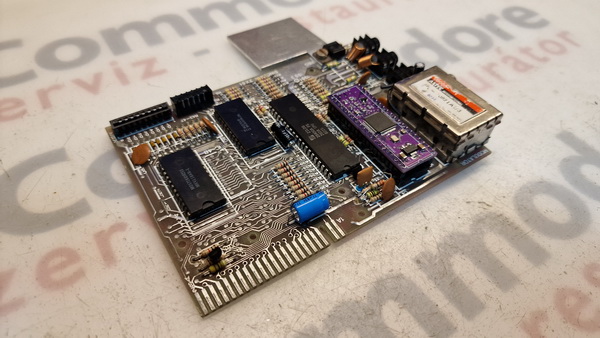

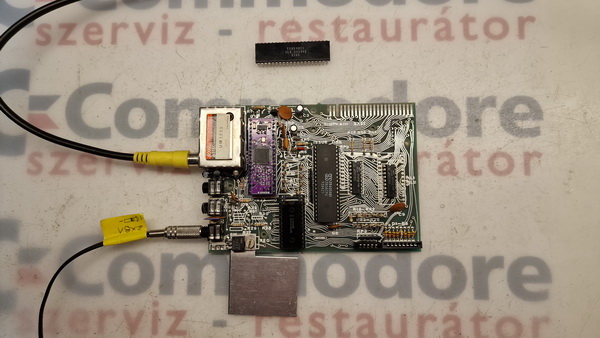

használható. Semmit nem kell tennünk, csak egyszerűen az eredeti helyére behelyezni. Természetesen, ha nincs foglalatozva, akkor azt érdemes előtte megtennünk.

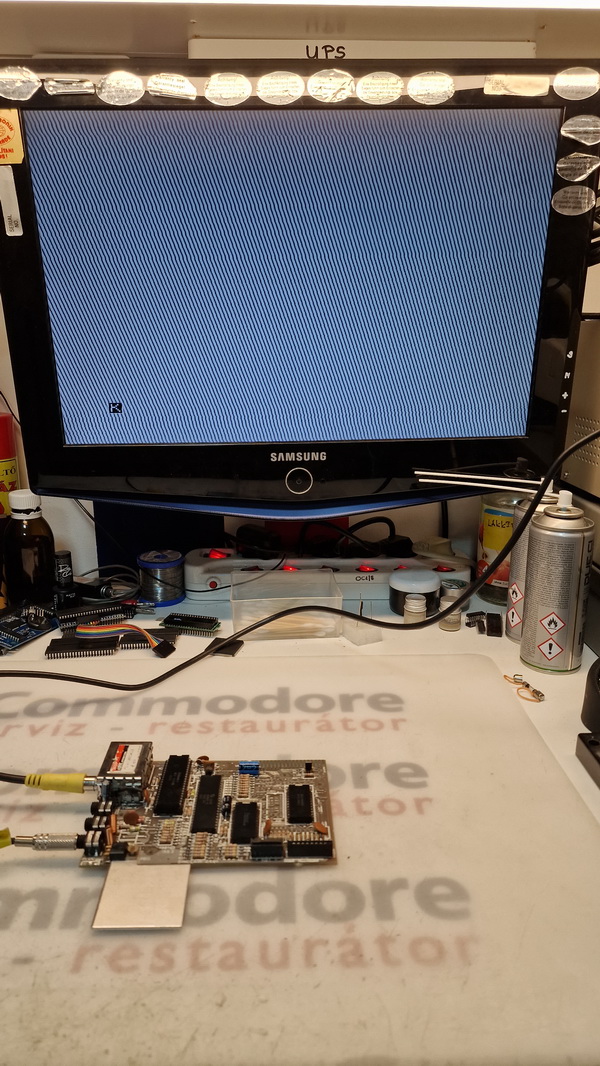

A helyettesítővel kapcsolatban, ami azonnal szembetűnő, a tiszta és éles kép. A ZX81-re jellemző halvány függőleges sávok, képi hibák javítva lettek.
Éliás Sándor elérhetősége:
sanyabacsi@swissmail.org
Facebook poszt róla: 2023.07.09 poszt a ZX 81 ULA helyettesítőről

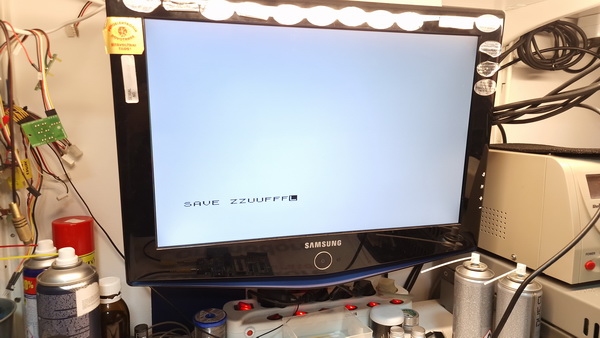

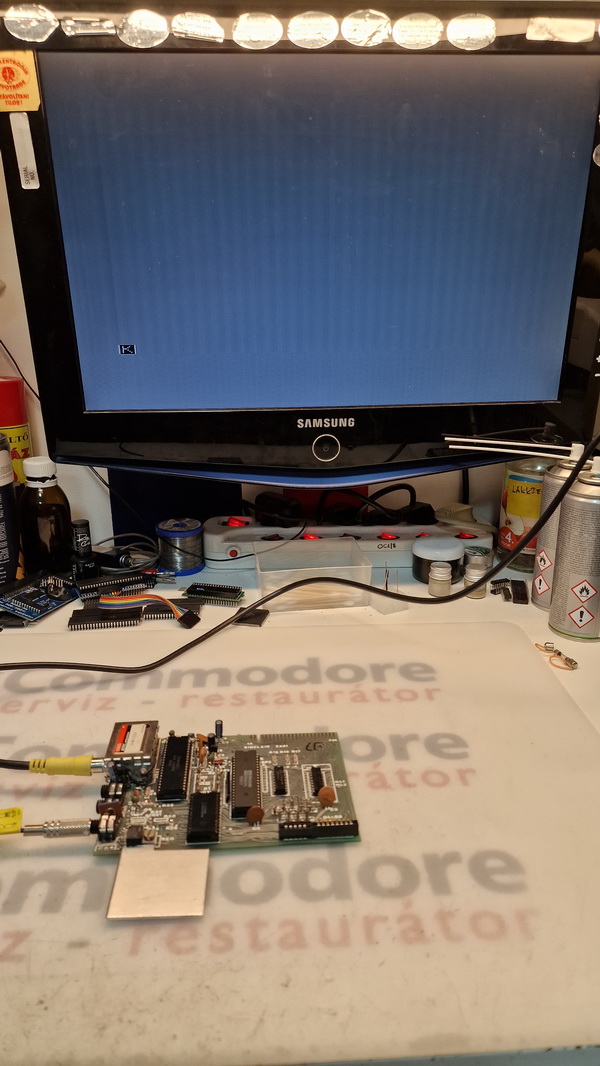

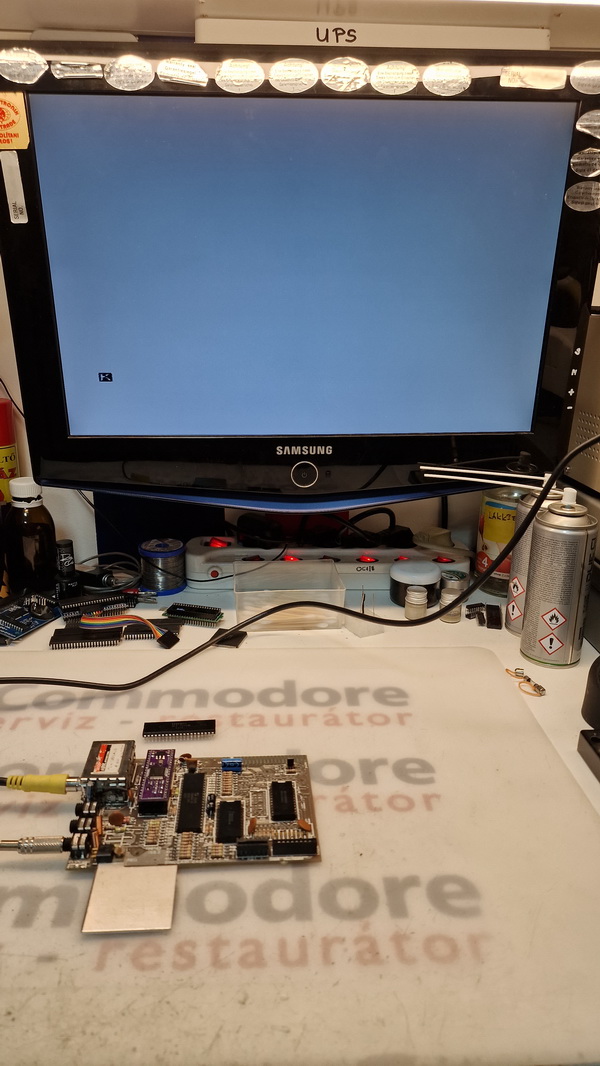

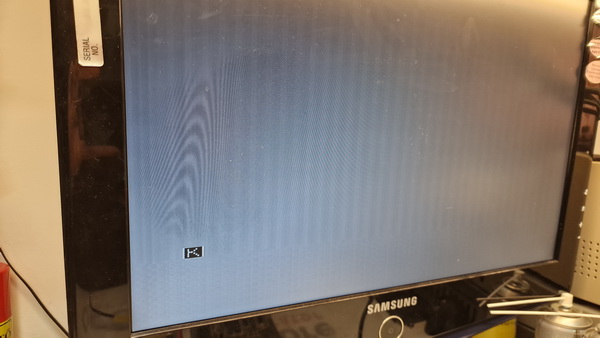

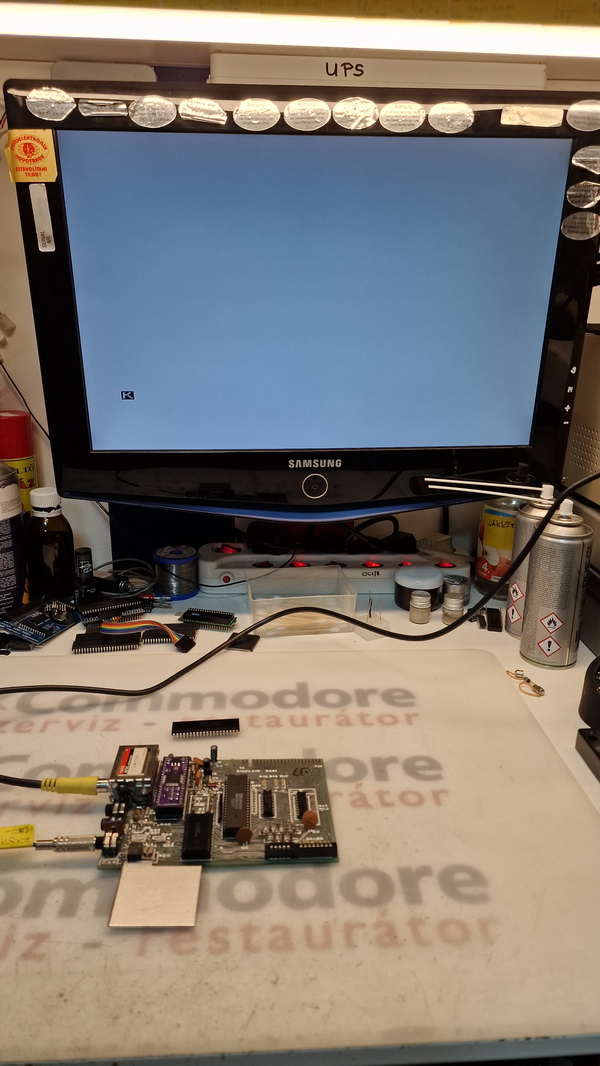

ULA helyettesítő LCD képe
ZX81 ULA helyettesítő LCD képernyő képe.
(Sajnos a fotó nem tudja olyan jól visszaadni, mint a valóság.)
Kép nagyon tiszta, erős kontraszt és fényerő.
Ehhez a képminőséghez szükség van a tranzisztoros Video MOD -hoz is!

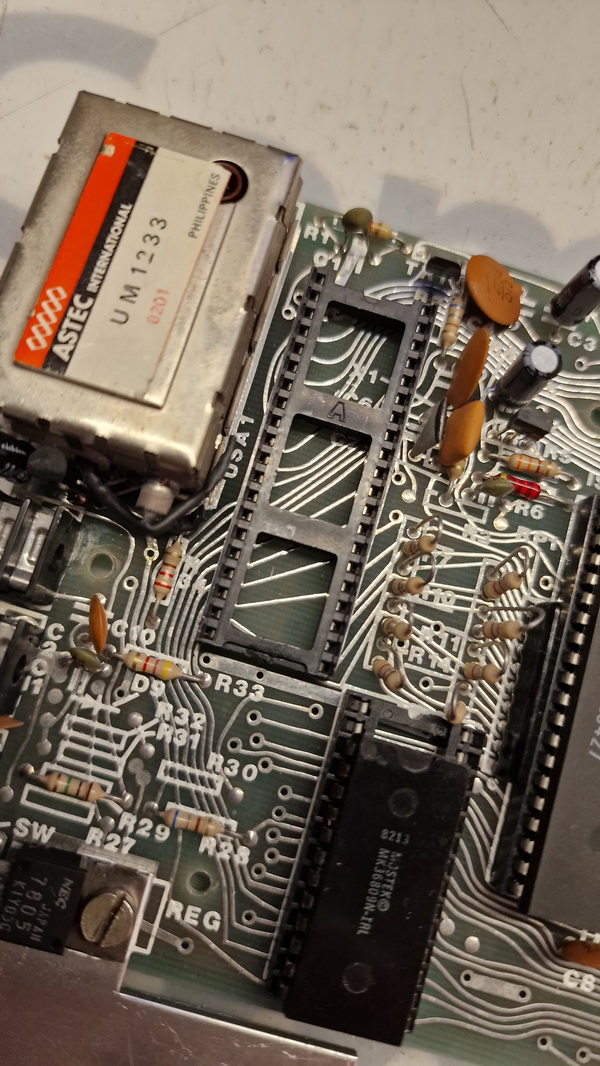

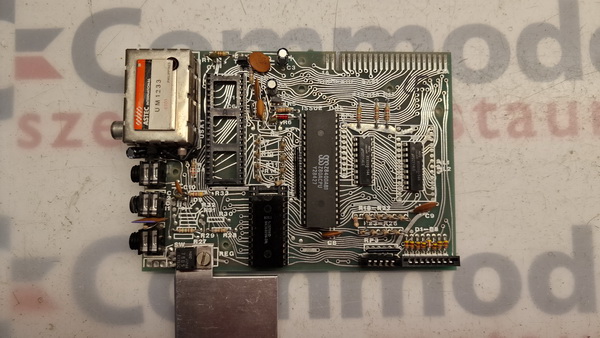

ULA foglalat csere
Amennyiben ZX81 ULA -ja foglalatozva van a lenti fogllat típussál, akkor azt cserélnük kell precíziós, vagy hagyományos lemez érintkezős foglalatra.
Sajnos, ezekbe a foglalatokba a helyettesítő tüske sor nem megy bele.
|
